نظام المراقبة عبر الإنترنت GDCO-301 لتدوير التيار على غلاف الكابل
الكابلات التي تزيد عن 35 كيلو فولت هي في الأساس كبلات أحادية النواة مع غلاف معدني.نظرًا لأن الغلاف المعدني للكابل أحادي النواة يتوقف مع خط المجال المغناطيسي الناتج عن تيار التيار المتردد في السلك الأساسي ، فإن طرفي الكبل أحادي النواة لهما جهد مستحث عالي.لذلك ، يجب اتخاذ تدابير التأريض المناسبة للحفاظ على الجهد المستحث ضمن نطاق الجهد الآمن (عادة لا يزيد عن 50 فولت ، ولكن ليس أكثر من 100 فولت مع تدابير السلامة).عادة ، يتم تأريض الغلاف المعدني للكابل أحادي النواة قصير الخط مباشرة في أحد الطرفين ويتم تأريضه من خلال فجوة أو مقاومة حماية في الطرف الآخر.يتم تأريض الغلاف المعدني للكابل أحادي النواة ذي الخط الطويل من خلال اتصال مقطعي ثلاثي الطور.بغض النظر عن نوع طريقة التأريض التي يتم تبنيها ، فإن عزل الغلاف الجيد ضروري.عند تلف عزل الكبل ، سيتم تأريض الغلاف المعدني عند نقاط متعددة ، مما سيولد تيارًا متداولًا ، ويزيد من فقدان الغلاف ، ويؤثر على قدرة الحمل الحالية للكابل ، وحتى يتسبب في حرق الكابل بسبب ارتفاع درجة الحرارة.في الوقت نفسه ، يعد ضمان تأريض الغلاف المعدني للكابل ذو الجهد العالي أمرًا مهمًا جدًا أيضًا ، إذا تعذر تأريض نقطة الأرض بشكل فعال لأسباب مختلفة ، فإن إمكانية غمد الكابل المعدني سترتفع بشكل حاد إلى عدة كيلوفولت حتى عشرات الآلاف من الفولت ، من السهل أن يؤدي ذلك إلى انهيار الغلاف الخارجي والتفريغ المستمر ، مما يتسبب في ارتفاع درجة حرارة الغلاف الخارجي للكابل أو حتى الاحتراق.
يستخدم GDCO-301 طريقة التيار المتداول.عندما يكون الغلاف المعدني للكابل أحادي النواة تحت الظروف العادية (أي التأريض بنقطة واحدة) ، فإن التيار المتداول على الغلاف ، وهو تيار سعوي بشكل أساسي ، يكون صغيرًا جدًا.بمجرد حدوث التأريض متعدد النقاط على الغلاف المعدني وتشكيل حلقة ، سيزداد التيار المتداول بشكل كبير ويمكن أن يصل إلى أكثر من 90٪ من التيار الرئيسي.يمكن للمراقبة في الوقت الفعلي لدوران غمد المعدن وتغييراته أن تحقق المراقبة عبر الإنترنت لخطأ الأرض متعدد النقاط لغمد الكبل المعدني أحادي النواة ، وذلك للعثور على الخطأ الأرضي في الوقت المناسب وبدقة ، وتجنب بشكل أساسي حدوث حادث الكابل و ضمان التشغيل الآمن والموثوق.
يستخدم GSM أو RS485 كوضع اتصال.إنها مناسبة لمراقبة الأعطال الأرضية متعددة النقاط للكابلات أحادية النواة فوق 35 كيلو فولت.

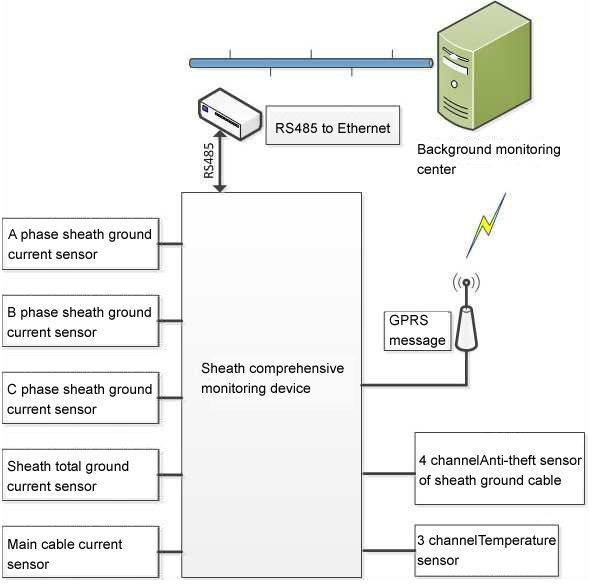

يتضمن نظام المراقبة عبر الإنترنت GDCO-301 لتدوير التيار على غلاف الكابل: الوحدة الرئيسية لجهاز المراقبة المتكامل ومحول التيار ودرجة الحرارة ومستشعر الحماية من السرقة.يتم تثبيت محول التيار من النوع المفتوح على الخط الأرضي لغلاف الكابل ويتم تحويله إلى إشارة ثانوية قبل إدخال جهاز المراقبة.يتم استخدام مستشعر درجة الحرارة لمراقبة درجة حرارة الكابل ، ويتم استخدام مستشعر الحماية من السرقة لمراقبة خط تأريض الدوران.تكوين نظام المراقبة الشامل عبر الإنترنت لغمد الكابلات هو كما يلي:
●المراقبة في الوقت الحقيقي للتيار الأرضي لغمد الكابل ثلاثي الأطوار ، وإجمالي التيار الأرضي وتيار التشغيل لأي كابل رئيسي طور ؛
●مراقبة في الوقت الحقيقي لدرجة حرارة الكابل ثلاثية الطور ؛
●مراقبة في الوقت الحقيقي ضد السرقة لتأريض غلاف الكابل ؛
●يمكن ضبط الفاصل الزمني ؛
●يمكن ضبط معلمات الإنذار وما إذا كان يُسمح بمعلمات المراقبة المقابلة لتوليد الإنذار ؛
●تعيين الحد الأقصى للقيمة ، والحد الأدنى للقيمة ومتوسط القيمة في الفترة المحددة مسبقًا ؛
●المراقبة في الوقت الحقيقي لنسبة الحد الأقصى والحد الأدنى لقيمة التيار الأرضي أحادي الطور خلال الفترة الإحصائية ، ومعالجة الإنذار ؛
●المراقبة في الوقت الحقيقي لنسبة التيار الأرضي للحمل خلال الفترة الإحصائية ، ومعالجة الإنذار ؛
●المراقبة في الوقت الحقيقي لمعدل التغيير للتيار الأرضي أحادي الطور خلال الفترة الإحصائية ، ومعالجة الإنذار ؛
●يمكن إرسال بيانات القياس في أي وقت.
●يمكن تحديد معلمة مراقبة واحدة أو أكثر للتنبيه ، وإرسال معلومات الإنذار إلى الهاتف المحمول المحدد ؛
●قياس الوقت الحقيقي لجهد الدخل ؛
●تحتوي جميع بيانات المراقبة على تسميات زمنية لضمان تفرد البيانات ؛
●يمكن تكوين جميع أجهزة استشعار المراقبة وفقًا لمتطلبات المستخدم ؛
●واجهات متعددة لنقل البيانات: واجهة RS485 ، GPRS ، GSM SMS ، يمكن أن تستخدم وضعًا واحدًا أو أكثر من أوضاع نقل البيانات في نفس الوقت ؛
●دعم الصيانة عن بعد والترقية ؛
●تصميم منخفض استهلاك الطاقة ، يدعم مجموعة متنوعة من مدخلات الطاقة: طاقة الحث CT ، طاقة AC-DC وطاقة البطارية ؛
●مع مكونات من الدرجة الصناعية ، مع موثوقية واستقرار جيدين ؛
●هيكل معياري مغلق بالكامل ، سهل التركيب ، يتم اتخاذ تدابير القفل على جميع الأجزاء ، أداء جيد مضاد للاهتزاز ، وسهل الاستبدال والتفكيك ؛
●دعم مستوى حماية IP68.
| غرض | حدود | |
|
حاضِر
| التشغيل الحالي | 1 قناة ، 0.5～1000A (يمكن تخصيصها) |
| غمد الأرض الحالية | 4 قناة ، 0.5～200A (يمكن تخصيصها) | |
| دقة القياس | ± (1٪ + 0.2 أمبير) | |
| فترة القياس | 5～200 ثانية | |
|
درجة حرارة | يتراوح | -20 ℃～+ 180 درجة |
| دقة | ± 1 | |
| فترة القياس | 10～200 ثانية | |
منفذ RS485
●معدل الباود: يمكن ضبط 2400 بت في الثانية و 9600 بت في الثانية و 19200 بت في الثانية.
●طول البيانات: 8 بت:
●بداية بت: 1 بت ؛
●بت التوقف: 1 بت ؛
●المعايرة: لا معايرة ؛
منفذ GSM / GPRS
●تردد العمل: رباعي النطاق ، 850 ميجا هرتز / 900 ميجا هرتز / 1800 ميجا هرتز / 1900 ميجا هرتز ؛
●رسائل GSM الصينية / الإنجليزية القصيرة ؛
●فئة GPRS 10 ، كحد أقصى.سرعة التنزيل 85.6 كيلوبت / ثانية ، كحد أقصى.سرعة تحميل 42.8 كيلوبت / ثانية ، ودعم بروتوكول TCP / IP و FTP و HTTP.
مزود الطاقة
أس امدادات الطاقة
●الجهد: 85 ~ 264VAC ؛
●التردد: 47 ~ 63 هرتز ؛
●الطاقة: ≤8 واط
بطارية
●الجهد: 6VDC
●القدرة: يحددها وقت العمل المستمر للبطارية
●توافق البطارية
| مناعة التفريغ الكهروستاتيكي | فئة 4:GB / T 17626.2 |
| مناعة إشعاع المجال الكهرومغناطيسي للترددات الراديوية | فئة 3:GB / T 17626.3 |
| سريع كهربائي عابر / انفجار المناعة | فئة 4:GB / T 17626.4 |
| تصاعد المناعة | فئة 4:GB / T 17626.5 |
| مناعة التوصيل الحثي لمجال الترددات الراديوية | فئة 3:GB / T 17626.6 |
| مناعة المجال المغناطيسي تردد الطاقة | فئة 5:غب / T 17626.8 |
| مناعة النبض بالمجال المغناطيسي | فئة 5:GB / T 17626.9 |
| التخميد التذبذب المجال المغناطيسي مناعة | فئة 5:غب / T 17626.10 |
المعيار المرجعي:
Q / GDW 11223-2014: المواصفات الفنية لاكتشاف الحالة لخطوط الكابلات ذات الجهد العالي
4.1 يمكن تقسيم اكتشاف حالة الكبل إلى فئتين: الاكتشاف عبر الإنترنت والاكتشاف دون اتصال بالإنترنت.يتضمن الأول الكشف عن الأشعة تحت الحمراء ، والكشف عن التيار الأرضي لغمد الكابل ، والكشف عن التفريغ الجزئي ، بينما يحتوي الكشف في وضع عدم الاتصال على الكشف عن التفريغ الجزئي تحت اختبار الرنين المتغير لسلسلة التردد ، والكشف عن التفريغ الجزئي لكابل التذبذب.
4.2 تشمل أوضاع الكشف عن حالة الكبل اختبارًا عامًا على نطاق واسع ، وإعادة الاختبار على الإشارات المشتبه فيها ، والاختبار الذي يركز على المعدات المعيبة.بهذه الطريقة ، يمكن ضمان التشغيل العادي للكابل.
4.3 يجب أن يحضر موظفو الكشف التدريب الفني على اكتشاف الكابلات وأن يكونوا حاصلين على شهادات معينة.
4.4 المتطلبات الأساسية لمصور الأشعة تحت الحمراء الطرفية وكاشف التيار الأرضي الرجوع إلى الملحق أ. المطلب الأساسي للكشف عن التفريغ الجزئي للجهد العالي والكشف عن التفريغ الجزئي للجهد العالي الفائق وكاشف التفريغ الجزئي بالموجات فوق الصوتية يشير إلى Q / GDW11224-2014.
4.5 نطاق التطبيق يشير إلى الجدول 1.
| طريقة | درجة الجهد للكابل | نقطة الكشف الرئيسية | خلل | متصل غير متصل | ملاحظات |
| صورة الأشعة تحت الحمراء الحرارية | 35 كيلو فولت وما فوق | المحطة الطرفية ، الموصل | اتصال ضعيف ، مخمد ، عيب في العزل | متصل | إلزامي |
| تيار أرضي غمد معدني | 110 كيلو فولت وما فوق | نظام التأريض | عيب العزل | متصل | إلزامي |
| تفريغ جزئي عالي التردد | 110 كيلو فولت وما فوق | المحطة الطرفية ، الموصل | عيب العزل | متصل | إلزامي |
| تفريغ جزئي عالي التردد | 110 كيلو فولت وما فوق | المحطة الطرفية ، الموصل | عيب العزل | متصل | خياري |
| الموجات فوق الصوتية | 110 كيلو فولت وما فوق | المحطة الطرفية ، الموصل | عيب العزل | متصل | خياري |
| التفريغ الجزئي تحت اختبار رنين متغير التردد | 110 كيلو فولت وما فوق | المحطة الطرفية ، الموصل | عيب العزل | غير متصل على الانترنت | إلزامي |
| كابل التذبذب OWTS التفريغ الجزئي | 35 كيلو فولت | المحطة الطرفية ، الموصل | عيب العزل | غير متصل على الانترنت | إلزامي |
الجدول 1
| درجة الجهد | فترة | ملاحظات |
| 110 (66) ك.ف. | 1. في غضون شهر واحد بعد العملية أو الإصلاح الرئيسي 2. مرة واحدة لمدة 3 أشهر أخرى 3. إذا لزم الأمر | 1. يجب تقصير فترة الكشف عندما يكون هناك حمل ثقيل على خطوط الكابلات أو خلال ذروة الصيف. 2. يجب أن يتم الكشف بشكل متكرر على أساس بيئة العمل السيئة ، والمعدات القديمة ، والجهاز المعيب. 3. يجب إجراء التعديلات المناسبة بناءً على ظروف المعدات وبيئة العمل. 4. نظام المراقبة المباشر للتيار الأرضي على غلاف الكابل يمكن أن يحل محل الكشف المباشر. |
| 220 كيلو فولت | 1. في غضون شهر واحد بعد العملية أو الإصلاح الرئيسي 2. مرة واحدة لمدة 3 أشهر أخرى 3. إذا لزم الأمر | |
| 500 كيلو فولت | 1. في غضون شهر واحد بعد العملية أو الإصلاح الرئيسي 2. مرة واحدة لمدة 3 أشهر أخرى 3. إذا لزم الأمر |
الجدول 4
5.2.3 معايير التشخيص
من الضروري الجمع بين حمل الكبل واتجاه التيار غير الطبيعي لغمد الكابل مع بيانات قياس غلاف الكابل.
تشير معايير التشخيص إلى الجدول 5.
| امتحان | نتيجة | نصيحة |
| إذا تم استيفاء جميع المتطلبات أدناه: 1. القيمة المطلقة للتيار الأرضي＜50 أ ؛ 2. النسبة بين تيار الأرض والحمل＜20٪ ؛ 3. ماكس.القيمة / دقيقة.قيمة التيار الأرضي أحادي الطور＜3 | طبيعي | تعمل كالمعتاد |
| إذا تم استيفاء أي شرط أدناه: 1. 50A≤ القيمة المطلقة للتيار الأرضي ≤100A ؛ 2. 20٪ ≤ النسبة بين التيار الأرضي والحمل 50٪ ؛ 3. 3≤ ماكس.القيمة / دقيقة.قيمة التيار الأرضي أحادي الطور 5 ؛ | حذر | تعزيز المراقبة وتقصير فترة الكشف |
| إذا تم استيفاء أي شرط أدناه: 1. القيمة المطلقة للتيار الأرضي＞100 أ ؛ 2. نسبة التيار الأرضي والحمل＞50٪ ؛ 3. ماكس.القيمة / دقيقة.قيمة التيار الأرضي أحادي الطور＞5 | خلل | إيقاف التشغيل والتحقق. |
الجدول 5
